直流式衬胶隔膜阀

上海辉煌阀门有限公司生产的直流式衬胶隔膜阀,G45J直流式衬胶隔膜阀、直流式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体主要内腔表面无衬里或可覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。结构特点：冠环牌隔膜阀是一种特殊形式的截止阀；1、弹性密封的开闭件，确保没有内漏；2、流线型的流道，使得压力损失小；3、没有填料函，因此没有外漏；4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；5、隔膜可更换，维护费用低；6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。产品特点：设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀直流式衬胶隔膜阀用途：直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6直流式衬胶隔膜阀材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢、不锈钢手轮：铸铁产品测试：衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5密封：PN×1.1产品主要尺寸及重量：DNmm公称压力MPa工作压力MPaL（mm）D（mm）D1（mm）n-φd（mm）F（mm）H1（mm）H2（mm）D0（mm）质量250.60.6145115854-142178190120-321601401004-182196217140-401801501104-18319621714014502101651254-18321924020020652501851454-18326427220029803002001604-183285315280421003502201808-183352383320611254002502108-18347051532079.51500.44602852408-2235085544001502005703402958-224602660500236.525068039535012-224708786500-30079044540012-224产品部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮新的一年里，公司将继续强化责任制管理，巩固“奇众”品牌建设和创新意识，全面提升企业生产经营的水平和档次，努力实现全自动化生产，确保食品生产的安全和质量的稳定性，推动企业建设等各项事业再上新公司立足于“品牌战略”，为实现把“奇众”打造成为“中国名牌”的目标，推行规范化、程序化、科学化的管理，坚持构建一流的团队，制造一流的产品，提供一流的服务的企业宗旨，在设备先进、技术创新、管理有效的基础上，以更强的研发制造能力生产出更精致的高品质阀门产品。展望未来，奇众公司将坚持持续稳定发展，形成产业多元化、生产规模化、经营专业化、营销区域化、管理系统化的在中国改革开放的大潮中激流勇进，飞速发展。上海辉煌阀门有限公司领导自主品牌G字品牌多年来在阀门制造业中积累了丰富的经验，至今得以稳定的发展，经过二十几年年的沉淀，已俨然成为中国阀门行业中的领军者，在民营企业中可谓历史悠久。我们立志成为领先的高品质阀门制造企业！做到我为人人，人人为我，将公司利益与员工个人利益密切挂钩，真正做到了“向管理要效益”的宏伟目标！我们立志成为世界领先的高品质阀门制造企业！

Category:

Control valve

Keyword:

G45J直流式衬胶隔膜阀

Inquiry

Description

上海辉煌阀门有限公司生产的直流式衬胶隔膜阀,G45J直流式衬胶隔膜阀、直流式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体主要内腔表面无衬里或可覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

结构特点：

冠环牌隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

产品特点：

设计与制造：GB122239

结构长度：GB12221、JB1688

法兰连接尺寸：GB4216、JB78G45J

直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀

直流式衬胶隔膜阀用途：

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃（按照衬里和隔膜材料）

压力等级：PN0.6、1.0、1.6

直流式衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢手轮：铸铁

产品测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

产品主要尺寸及重量：


DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79.5
150		0.4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236.5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4

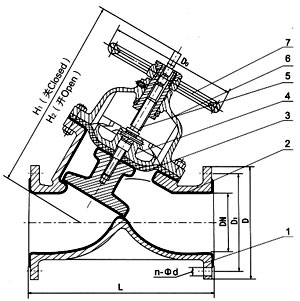

产品部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
